Топлинска спроводливост кај тенки премази: читање на ламбда-податоци

4 мин. читање

Кај премаз со дебелина од околу еден милиметар, аргументот за топлинска заштита зависи од едно прашање: На што се однесува ламбда-вредноста? Врската е едноставна, отпорот на проводливост на топлина произлегува од дебелината поделена со топлинската спроводливост, R = d / λ. Кај слоеви во опсег од десетини од милиметар затоа секоја претпоставка за дебелината и за патот на мерењето го одредува резултатот.

Три пата, три различни искази

Пат Што се определува Дополнително прашање до податокот
Апарат со плочи и апарат со мерна плоча за топлински тек (DIN EN 12667, DIN EN 12664) Отпор на проводливост на топлина на градежни материјали и градежни производи Каков примерок, каква дебелина, каква состојба на влажност?
Hot-Box-постапка Отпор на проводливост на топлина на составот, во испитувањето на IBP со вертикално вградена изолација Каков состав, каква положба на вградба?

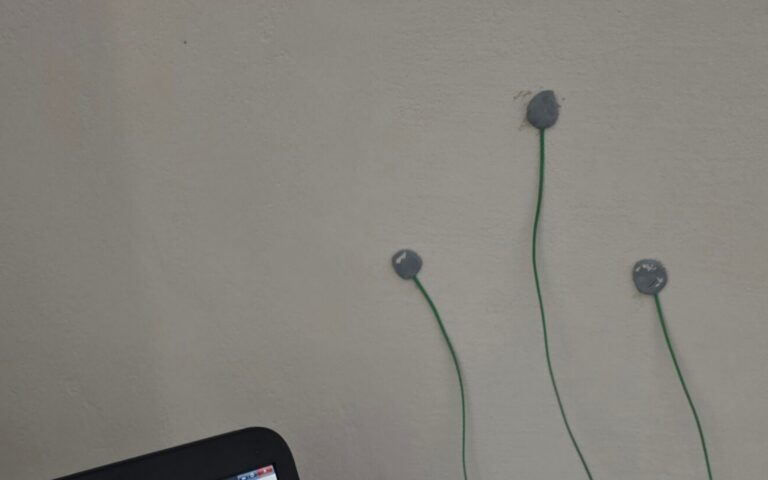

In-situ мерење (ISO 9869) Отпор на проводливост на топлина и коефициент на пренос на топлина на елементот Колку долго, при какви гранични услови, каква почетна вредност?

Нормите EN 12667 (производи со висок и среден отпор на проводливост на топлина) и EN 12664 (суви и влажни производи со среден и низок отпор на проводливост на топлина) прегледот на нормите на Baunetz Wissen ги води со издание 2001-05; актуелната верзија треба да се провери кај издавачот на нормите.

Дека патот на мерењето го поместува резултатот, покажува истражување на Fraunhofer-институтот за градежна физика (IBP) на IR-рефлектирачки изолациони фолии. Според Hot-Box-постапката, кај која изолацијата се вградува вертикално, се добила двојно повисока вредност отколку во апаратот со плочи, во кој изолацијата се вградува хоризонтално, стисната: 1,00 наспроти 0,5 m²K/W. Тоа е друг производ, но истата поука: Постапката и положбата на вградба спаѓаат кон податокот.

Вредност на системот наместо материјална вредност

За системот PScoat понудувачот не наведува материјална карактеристична вредност според EN 12667, туку еквивалентна вредност на системот. CE-ознаката за тоа ја наведува Hotbox-постапката и констатира дека вредностите претставуваат вредности на својствата на системот и не одговараат на топлинската спроводливост на материјал во смисла на EN 12667 или EN 12664. На страницата „Nachweise“ (докази) понудувачот ја опишува вредноста како вредност на системот изведена од испитување на испитен стенд за испитуваната дебелина на слојот од 0,35 mm, што не може линеарно да се пренесе на други дебелини.

Прирачникот за системот оди уште подалеку. Вредностите на својствата на системот не се пресметковни вредности на топлинската спроводливост употребливи во градежно-надзорна смисла, а бидејќи не постои материјално λ според EN 12667/12664, системот не може без дополнително да се внесе во пресметка на U-вредност. И извештајот од мерењето PSC-U-2026-001 дава само изведена споредбена вредност и појаснува дека не е карактеристична вредност на материјал определена во лабораторија.

Што постигнува пресметката наназад

Еквивалентна ламбда-вредност настанува така што од измерена U-вредност се определува дополнителниот отпор на слојот и се дели со неговата дебелина: λ = d / (1/Uнова − 1/Uстара). Во извештајот од мерењето така од U = 0,20 W/(m²K) при 0,5 mm произлегува вредност од околу 0,000114 W/(m·K), од стабилниот мерен прозорец со U = 0,140 W/(m²K) пак околу 0,000077 W/(m·K). Промена на U-вредноста за 0,06 W/(m²K) значи го поместува резултатот за околу една третина.

Вредноста е толку цврста колку што се три влезни големини: измерената крајна вредност, зададената почетна вредност на ѕидот и дебелината. Страницата „Nachweise“ се однесува на испитуваната дебелина од 0,35 mm, извештајот од мерењето на 0,5 mm; секоја вредност припаѓа на својата дебелина и на својот елемент. Ламбда без податок за дебелина не може да се споредува.

Пет прашања до техничкиот лист

  1. Материјална или вредност на системот? Дали е наведена нормата за испитување, на пример EN 12667 или EN 12664?
  2. Од каде потекнува вредноста? Од испитен сертификат, од Hotbox-испитување, од испитен стенд или од теренско мерење?
  3. Која дебелина и каков состав припаѓаат? Смее ли вредноста да се пренесе на други дебелини?
  4. Кој измерил и кога? Дали извештајот од испитувањето е приложен, или се става на располагање само „на барање“?
  5. Дали вредноста е пресметковна вредност за докажувања? За системот PScoat прирачникот тоа изречно го негира.

Кон тоа спаѓаат и податоците за класите во техничкиот лист; како се читаат, објаснува прилогот Читање на технички лист: што навистина велат V- и W-класите.
