Топлински мостови кај постојни градби: додаток, докажување, типични места

6 мин. читање

Топлинскиот мост е локално ограничена област на топлинската обвивка во која густината на топлинскиот тек е поголема отколку во непречениот соседен градежен елемент. Тоа има две последици: Се губи повеќе топлина, а површината од страната на просторијата станува поладна. Од релативна влажност на воздухот од 80 % на површината постои опасност од напад на плесни. Правото двете ги третира одделно, загубата на енергија во билансот и површината преку минималната топлинска заштита.

Што регулира законот и за кои згради

§ 12 од Gebäudemodernisierungsgesetz (Закон за модернизација на зградите, GModG) се состои од една реченица: Зградата треба да се гради така што влијанието на конструктивните топлински мостови врз годишната потреба од топлина за греење, според признаените правила на техниката и според мерките економски оправдани во поединечниот случај, да се држи што е можно помало. И § 11 за минималната топлинска заштита изречно е насочен кон згради што треба да се градат. § 24 наредува преостанатото влијание да се земе предвид при утврдувањето на годишната потреба од примарна енергија и за додатоци упатува на DIN 4108 Beiblatt 2 (дополнителен лист кон стандардот) во издание 2019-06.

За измени на постојни згради § 36 не содржи посебна реченица за топлинските мостови. Тој бара зафатените површини на обновениот надворешен градежен елемент да не ги надминуваат U-вредностите од Прилог 7. Додатокот станува релевантен кога постојна зграда се биланцира според § 38. Неговиот став 3 бара при пресметките да се почитуваат §§ 22 до 30, а тука спаѓа и § 24.

Споредба на три додатоци

Пристап ΔUWB во W/(m²K) Услов
Паушално 0,10 без докажување; важи и кога деталите отстапуваат од примерите во Beiblatt
Категорија A 0,05 докажување на еквивалентност, потврдена само категорија A
Категорија B 0,03 сите детали одговараат на категорија B
Докажување по детали пресметано сите топлински мостови симулирани

Додатокот се применува на целата површина на обвивката. За редот на големината: Највисоката вредност за специфичната загуба на топлина со трансмисија според § 38 став 2 кај слободностоечка станбена зграда до 350 m² корисна површина на зградата изнесува 0,40 W/(m²K); при оценувањето на постојните згради смее да се надмине до 40 проценти. Паушален додаток од 0,10 пресметковно зафаќа четвртина од највисоката вредност, 0,05 една осмина.

Што бара докажувањето на еквивалентност

Beiblatt 2 беше повторно формулиран во 2019 година и содржи 399 примери за изведба во 27 групи на сврзувања, меѓу нив подна плоча, таванска плоча, сврзувања на прозорци, кутии за ролетни и сврзувања на покрив. Според DIN Media е коригиран со корекцијата 1 од 2025-02. Докажувањето тече во три степени:

  1. Деталот графички се совпаѓа со предлогот од нормата; барањата се преземаат.
  2. Отстапува; тогаш докажувањето се спроведува преку споредба на отпорите на проводливост на топлина R на одделните слоеви.
  3. И тоа не успева; тогаш докажувањето мора да се изврши пресметковно.

Ако само одделни топлински мостови отстапуваат од категорија B, тие се пресметуваат и се додаваат на додатокот од 0,03. Постојните детали што не се совпаѓаат со ниту еден предлог така брзо завршуваат кај паушалната вредност или кај индивидуалната пресметка.

Две карактеристични големини што не треба да се мешаат

За класификација на топлинскиот мост се потребни две независни големини: дополнителните топлински загуби и температурата на површината од страната на просторијата. Загубите ги опишува коефициентот на топлински загуби на топлинскиот мост, кај линиски топлински мостови во W/(mK), кај точкасти во W/K. Може да се пресмета само со моќни компјутерски програми; во пракса се зема од атласи на топлински мостови.

Додатокот припаѓа на првата големина и усреднува преку целата обвивка. Не кажува колку е студено најнеповолното место. Според Beiblatt 2 некои детали во енергетското разгледување може да се занемарат, доколку е исполнета минималната топлинска заштита, на пример пробивања низ дрвени греди или прогони, штекери и жлебови за водови, вентилациски цевки или одделни сврзувања на врати во површината на обвивката на станбени згради.

Типични места кај постојните градби

Место Причина

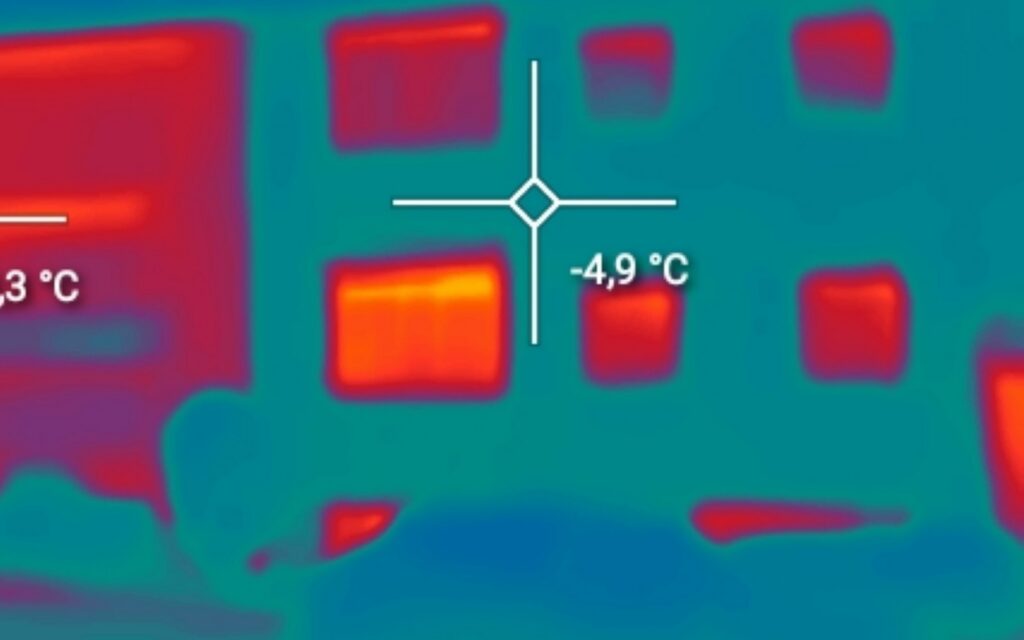

Страници на прозорец, надвратник, кутија за ролетна промена на пресекот во елементот; сврзувањата на прозорци спаѓаат меѓу најчестите топлински мостови
Сокл, подножје на ѕид сврзување на подната плоча и темелот со надворешниот ѕид
Балконска плоча конзолен елемент ја пробива рамнината на изолацијата
Надворешен агол геометриски: Во неизолирани агли на просторија температурата на површината е околу 2 до 3 K под соседната ѕидна површина
Типл во композитен систем за топлинска изолација точкасто повисоки топлински текови

Континуирана рамнина на изолација од надворешната страна, според BauNetz Wissen, смислено го намалува влијанието на топлинските мостови. Елементи како балконски плочи, атики или конзоли што ја пробиваат рамнината на изолацијата мора да се термички одвојат или да се изолираат од сите страни. DIN 4108-2 директно се повикува на тоа; без дополнителни мерки за топлинска изолација изведбата на термички неодвоени елементи е недозволена, пишува BauNetz Wissen. Таму каде што може да се изолира само однатре, вградените елементи остануваат тема; за тоа прилогот за Внатрешната изолација кај постојните згради. Дали едно место станува ризик од мувла, одлучува температурата на површината од страната на просторијата, како што покажува прилогот за Критериумот за мувла.

За снимање на постојната состојба од тоа произлегува едноставен редослед: прво местата од табелата да се лоцираат на зградата, потоа за секој детал да се провери дали одговара некој предлог од Beiblatt, и дури потоа да се определи дали за билансот носи категорија A, категорија B, паушалната вредност или пресметка. Кој почнува со паушалната вредност, подоцна може деталите поединечно да ги докаже и да го намали додатокот.

Отворено прашање: кое издание важи

§ 11 GModG за минималната топлинска заштита сè уште го наведува DIN 4108-2: 2013-02. Според DIN Media изданието DIN 4108-2:2026-05 ја заменува оваа верзија. Дали и кога законот ќе го преземе новото издание, е отворено. За проектантите тоа значи: Пред докажувањето да се разјасни кое издание на нормата, на Beiblatt 2 и на условите за поддршка е меродавно за проектот, и додатокот да се применува само со вредноста што докажувањето навистина ја поддржува.
